钢筋混凝土梁式裂缝的治理(二)

　　钢筋混凝土连续梁负弯矩裂缝

　　钢筋混凝土连续梁负弯矩裂缝如图5所示：

　　图5

　　特征：裂缝出现在近支座部位或主次梁交接部位，裂缝宽度上大下小，至梁下口受拉主筋处闭合。

　　裂缝原因：钢筋混凝土梁上口负弯矩过大，导致负弯矩受拉区开裂。

　　预防措施：在梁端配置一定数量的构造钢筋。

　　处理方法：采用粘钢加固技术措施进行加固处理。

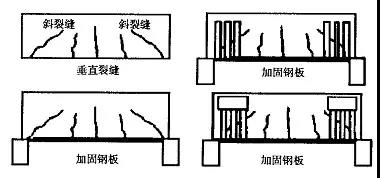

　　钢筋混凝土梁垂直裂缝和斜裂缝

　　钢筋混凝土梁垂直裂缝和斜裂缝如图6所示：

　　图6

　　特征：垂直裂缝多出现在梁跨中部位，钢筋混凝土梁垂直裂缝和斜裂缝多出现在梁两端；这类裂缝多在施工阶段或使用阶段出现，属典型的荷载裂缝。

　　裂缝原因：主要有设计和施工两个方面的原因，设计截面尺寸选择不当、正截面受拉主筋配筋不足、斜截面横向箍筋配筋不足等因素，均可导致产生钢筋混凝土梁垂直裂缝和斜裂缝；

　　施工时，混凝土实际强度偏低、受拉主筋上浮移位或少放、斜截面横向箍筋少放、施工荷载超载等因素，也会导致产生钢筋混凝土梁垂直裂缝和斜裂缝；使用荷载过大，也会产生这类裂缝。钢筋混凝土梁垂直裂缝和斜裂缝是典型的荷载裂缝，严重时，将危及结构安全使用，因此，需查明产生裂缝的原因，针对不同情况和危害程度进行补强加固处理。

　　处理方法：一般情况下，先将裂缝用环氧胶泥嵌补，然后，采用外包型钢加固、外包钢筋混凝土套加固、预应力水平拉杆加固、预应力下撑式拉杆加固、粘钢加固、U形箍加固等技术措施进行加固处理。

　　钢筋混凝土梁受压区裂缝

　　钢筋混凝土梁受压区层状裂缝如图7所示：

　　图7

　　特征：裂缝出现在钢筋混凝土梁受压区附近，水平裂缝和垂直裂缝交织，形成网状。

　　裂缝原因：钢筋混凝土梁受压区配筋不足，设计截面尺寸选择不当；施工时，混凝土实际强度偏低，受压区主筋下浮移位或少放，施工荷载超载，使用荷载过大，也会产生这类裂缝。钢筋混凝土梁受压区层状裂缝，是典型的荷载裂缝，严重时，将危及结构安全使用。

　　处理方法：一般情况下，在受压区采用粘钢加固技术措施进行加固处理。

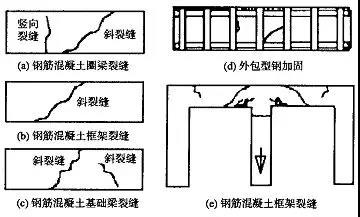

　　钢筋混凝土圈梁、框架梁、基础梁斜裂缝

　　如图8所示：

　　图8

　　这类裂缝特征一般呈斜向裂缝，较集中在跨中部位，但有时也可能出现在端部(如框架梁)，且贯穿整个梁高。

　　裂缝原因：主要是基础不均匀沉降所引起，裂缝高端指向地基不均匀沉降方向。图8所示钢筋混凝土圈梁、框架梁、基础梁斜裂缝，是比较典型的基础不均匀沉降裂缝，严重时，将危及建筑物安全使用。因此，在处理这类裂缝以前，首先应查明基础下沉的原因，并采取措施确保地基不再继续下沉，再进行补强加固处理。

　　处理方法：采用外包型钢加固和粘钢板加固技术措施进行加固处理。

　　钢筋混凝土屋面梁温度裂缝

　　裂缝形态如图9所示：

　　图9

　　A型裂缝，原因是梁的跨度大而配筋率较小，裂缝一直延伸到梁底，裂缝间距0.7～1.0m左右，跨中集中，最大宽度1～2mm，大梁初看很危险，其实裂缝对大梁挠度的增加相对于正常使用荷载下的挠度仍很小。

　　B型裂缝主要出现在跨度较小、配筋率较高的大梁上，裂缝宽度较小，间距0.7～1.0m左右，形状两头小中间大。

　　C型裂缝主要出现在跨度小、配筋高的大梁上，裂缝宽度小于0.3mm，间距一般均在0.7～1.0m左右，裂缝位置均在主筋以上。

　　治理方案：可增加屋面大梁的配筋率，缩小开间，在梁底端部增加正弯矩钢筋在梁的腹部增加温度筋，梁板间用油毡作隔离层，消除温度应力的影响，裂缝超过规范要求时，则用粘接材料修补，以免钢筋锈蚀。

　　小结

　　综上所述，梁式裂缝修补的治理应依据实际情况而定，对其裂缝特征、开裂原因、预防措施和治理方法进分析总结，找出最佳的预防治理措施。
